Все современные автомашины оснащены стартером — электрическим устройством, служащим для механизированного запуска двигателя. Но, порой, это устройство выходит из строя и чаще всего виновато в этом втягивающее Признаки неисправности и причины поломки реле стартера ВАЗ 2114. В сегодняшней статье мы разберем, где оно находится, как проверить его исправность и что делать, если оно выйдет из строя.
Устройство стартера и принцип его работы
Стартер 14-й модели практически ничем не отличается от стартеров других марок и моделей автомобилей, и включает в себя такие компоненты, как:
- корпус;
- статор (неподвижная обмотка);
- ротор, вращающийся на опорных втулках;
- графитовые щетки с держателями;
- бендикс (зубчатое колесо, входящее в зацепление с маховиком мотора);
- вилка бендикса;

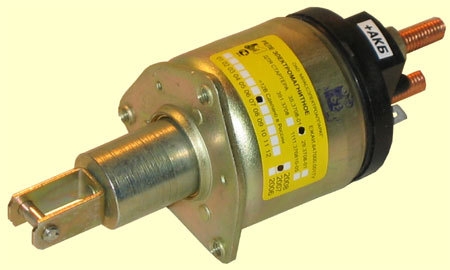

- втягивающее реле.
Принцип действия электростартера следующий — во время включения зажигания в катушке реле образуется магнитное поле, толкающее его сердечник вперед. Ввиду того, что стальной сердечник реле соединен с вилкой бендикса, двигаясь вперед, он толкает и саму шестерню, вызывая тем самым ее зацепление с маховиком двигателя.
Достигнув самого переднего положения, сердечник замыкает контакты, вызывая тем самым вращение ротора стартера. В результате этого бендикс приходит в движение и раскручивает маховик двигателя, тем самым инициируя пуск мотора. После того, как двигатель заработал, бендикс возвращается в исходное положение под действием возвратной пружины.
Признаки неисправности и причины поломки реле
Узнать о том, что реле стартера ваз 2114 вышло из строя, можно по следующему ряду признаков:
- при попытке запуска двигателя мотор завелся, но стартер при этом продолжает крутиться, издавая нетипично громкие звуки;
- при повороте ключа в замке слышен щелчок реле, но стартер никак не отвечает;
- при включении зажигания стартер заработал, но пуска двигателя не происходит.
Причинами поломки данного устройства могут являться:
- замыкание обмотки сердечника;
- обгорание внутренних контактов;
- залипание подвижного сердечника;
- механические повреждения.
В не зависимости от причин, по которым произошла поломка, вышедшее из строя реле следует сразу заменить на новое, дабы не вызвать поломку стартера или замка зажигания при неудачных попытках пуска двигателя.
Очень часто реле стартера 2114 выходит из строя при длительных затяжных попытках пуска двигателя. Именно поэтому, если мотор машины стал плохо заводиться, следует сразу найти причину этого и устранить ее, поскольку в противном случае есть вероятность поломки реле и повреждения самого стартера.
Замена реле стартера
Перед тем, как завести разговор о замене устройства, следует сначала разобраться — где находится реле стартера на ваз 2114? Искать его нужно под капотом, непосредственно на самом стартере, причем сделать это можно, не снимая каких-либо деталей — располагается он между двигателем и вентилятором радиатора, ниже и чуть левее корпуса воздушного фильтра.
Замену этого устройства можно выполнить как с демонтажом стартера, так и без такового. Мы рассмотрим первый вариант, поскольку он более прост и удобен в исполнении.
Для него понадобятся:
- ключ на 13 комбинированный;
- ключ на 10;
- набор отверток;
- новое реле (такой же модели, как и вышедшее из строя).
Осуществляется замена втягивающего реле стартера ваз 2114 следующим образом:
- Снять клеммы с аккумуляторной батареи.
- Ключом на 10 вывернуть 2 болта, крепящих корпус воздухофильтра.
- Отсоединить разъем датчика, контролирующего расход воздуха.
- Ослабить хомут воздушного патрубка.
- Демонтировать корпус воздухофильтра.
- Отключить провод втягивающего реле (крепится при помощи пластиковой клипсы).
- Ключом на 13 открутить гайку, фиксирующую «положительную» клемму.
- Выкрутить 3 гайки на 13, крепящие корпус самого стартера.
- Демонтировать стартер.
- На снятом устройстве открутить ключом на 13 гайку, фиксирующую провод, идущий к обмотке статора.
- Отверткой выкрутить 3 крепежных винта, удерживающих втягивающее реле на корпусе стартера.
- Снять втягивающее реле.
Обратная установка и сборка осуществляется в точно таком же порядке, но в обратной последовательности.
После установки нового реле крайне желательно заизолировать его контакты при помощи изоленты или специального состава. Это поможет предохранить контакты от окисления и увеличить общий срок службы устройства.
Ремонт
В некоторых случаях (а именно — когда на стартере установлено реле разборного типа) можно попытаться его отремонтировать. Для этого нужно снять стартер и демонтировать реле точно также, как было сказано выше. После этого следует аккуратно располовинить устройство, отвинтив торцевые крепежные гайки.
Старый сердечник (который чаще всего и выступает причиной заклинивания реле) нужно будет удалить, заменив его на новый, после чего останется только собрать реле, смонтировать его на стартер.
Стоить такой ремонт (с заменой одного только сердечника) будет гораздо меньше, чем замена всего реле. Правда, отделяя одну половину от другой, а также собирая реле обратно, следует быть очень внимательным, поскольку при неаккуратных действиях или сердечник или его возвратная пружинка могут вылететь и потеряться.
Реле стартера на ВАЗ 2114: самостоятельная диагностика поломки
По фото определить где находится релюшка стартера на четырнадцатой модели ВАЗ не сложно. Этот элемент располагается непосредственно на стартере, имеет два провода:
- Первый красный и тонкий, через него проходит малый ток от замка зажигания;
- Второй толстый положительный, идет от аккумуляторной батареи.
Как оно работает
Работает устройство следующим образом:
- Аккумулятор подает питание на катушку стартера;
- Катушка действует на якорь за счет воздействия магнитного пола;
- Якорь двигается и сжимает возвратную пружину;
- Это приводит к тому, что бендикс сопрягается со шлицами, расположенными на маховике;
- Когда элементы контакта замыкаются, втягивающая обмотка лишается питания, а якорь удерживается внутри системы благодаря магнитному полю;
- После замыкания контактов и запуска двигателя, питание перестает идти на катушку-держатель, а якорь возвращается на место из-за воздействия пружины. В итоге бендикс расцепляется.
Неисправности и их симптомы
Но вовсе не обязательно разбирать узел, чтобы распознать признаки неисправного втягивающего реле. Выглядят они следующим образом:
- Двигатель работает, но стартер все равно крутит. При этом звук слишком громкий и нехарактерный;
- При включении зажигания стартер не крутится, хотя реле издало характерный щелчок;
- Зажигание включилось, но стартер работает в холостую, двигатель не реагирует.
Все это говорит о том, что велика вероятность поломки вашей релюшки на ВАЗ 2114. Следовательно, его необходимо снять и установить новый элемент на место поврежденного.
Демонтаж и замена
Чтобы удобнее было выполнять замену реле, рекомендуется не полениться и все же снять сам стартер. Это позволит одновременно с заменой релюшки выполнить проверку состояния стартера.
Описанная ниже процедура снятия касается сборного реле, у которого есть возможность заменить отдельные элементы конструкции.
- Отключите минусовую клемму с аккумулятора.
- Отключите красную клемму с релюхи. Это провод красного цвета.
- С помощью ключа на 8 миллиметров открутите гайку крепления щеточного узла. Ее вы найдете сзади реле.
- Снимите контакт, который удерживала эта гайка.
- Открутите крепеж втягивающего реле к массе. Речь идет о стяжных болтах.
- Далее необходимо демонтировать силовой провод, после чего вытаскивается само реле.
- С торцевой части откручиваются крепежные гайки, что позволяет снять верхнюю часть реле.
- Сердечник релюшки желательно сразу заменить на новый.
- Поставьте новое реле.
- Действуя строго в обратной последовательности, соберите узел, что позволит вам завершить замену агрегата.
- Рассоединяя релюху на две его составные части, обязательно следите за тем, чтобы не выскользнул сердечник, и не выскочила пружинка.
Можно сказать, что заменить релюшку на ВАЗ 2114 не так уж сложно. Намного проще выполнить замену неразборного реле, поскольку для его замены достаточно аналогичным образом выкрутить все крепежи, отсоединить контакты.
Проверка работы
Порой, несмотря на более чем очевидные признаки поломки или износа втягивающей релюхи, на деле все оказывается не так. Автомобиль может вести себя аналогично и при некоторых других неисправностях.
Потому чтобы разобраться, работает ли релюшка или нет, а также кто является истинным виновником нарушения функциональности системы, проведем несколько проверок.
- Проверьте стартер. Поверните ключ зажигания. Стартер при этом должен начать крутить, реле — издавать характерный щелчок. Если стартер не выполняют свою задачу, замените его. Релюха в таком случае тут ни при чем.
- Проверьте втягивающее реле. Для этого на задней крышке располагаются два медных болта. На них крепятся два контакта. Если стартер начал крутить, тогда ваше реле точно вышло из строя и подлежит замене. В данном случае не стоит снимать стартер, что позволит получить более точные результаты проверки.
- Если вы сняли стартер, проверка выполняется несколько иначе:
- Соедините провод контакта втягивающей релюхи с плюсовой клеммой аккумулятора;
- Второй контакт сопрягает массу стартера и зарядное устройство аккумулятора;
- Когда контакты ложатся на клеммы реле, реле должно включиться с характерным щелчком;
- При слишком медленном, нехарактерном срабатывании, проверьте состояние контактов. Часто они перегорают или окисляются.
Отличия между поломкой стартера и реле
Чтобы не перепутать, что же именно вышло из строя — стартер или втягивающее реле, есть отличный метод распознавания «виновника».
- Снимите стартер, зацепите к массе минусовую клемму аккумулятора;
- Конструкция устройства имеет медные болты и языковидный элемент;
- К этому «языку» подключается плюсовой провод от аккумуляторной батареи;
- При наличии контакта, втягивающее реле щелкает и включается в работу;
- Если нет, тогда придется отправляться в магазин за новым реле.
Но есть еще один очень важный момент. При указании всех фактов на то, что не работает стартер или втягивающее реле, все равно причиной проблем с зажиганием может послужить другой агрегат — замок зажигания. Не поленитесь проверить его исправность, прежде чем покупать новые запчасти.
Цена вопроса
Приобрести новое втягивающее реле для ВАЗ 2114 — это не такая уж и большая финансовая потеря. В зависимости от региона и магазина, где вы приобретаете запчасть, ценники могут составлять в пределах 300-600 рублей.
